力控變配電系統解決方案
瀏覽：1035 發布日期：2017-11-14 15:53:20
一、方案概述在傳感器及實時大數據平臺等物聯網技術依托下，智能變電站可實現全站監控、在線監測及智能輔助控制等多功能聯動，這種集成聯動系統正成為國內標準化設計方向。在與云計算、實時大數據融合過程中，除了在設備上預留端口以外，服務方案還包括收集數據、實時監測、信號交互、故障處理等基本維護措施。變配電設備的信息化、電網調度自動化和智能控制系統、變配電系統自動化和智能控制系統將大幅度提高輸電網和配電網的安全，經濟運行水平：網絡電能損耗大幅降低、具有設備和系統的自愈能力、基本排除電網穩定破壞事故和大面積停電、具有很高的環境兼容能力。
近年來，裝備智能化水平需持續提升。部分電力企業應用了輸變電設備狀態監測、故障綜合分析告警、配電網自愈等一批先進技術，但整體來說，技術應用的規模、范圍和深度仍較低，需要進一步加大推廣。同時，需更加注重應用先進的網絡信息和自動控制等基礎技術，進一步提升電網在線智能分析、預警、決策、控制等方面的智能化水平，滿足各級電網協同控制的要求，支撐智能電網的一體化運行。
二、系統建設難點
1、 現場設備錯綜復雜，通訊接口不統一；
2、不同設備的過程數據不能相互共享，形成信息孤島，難以優化控制；
3、 企業對安全供配電的需求提高；
4、不同系統之間信息集成要求越來越高（如GIS，視頻）；
5、企業需要提高管理效率與質量；

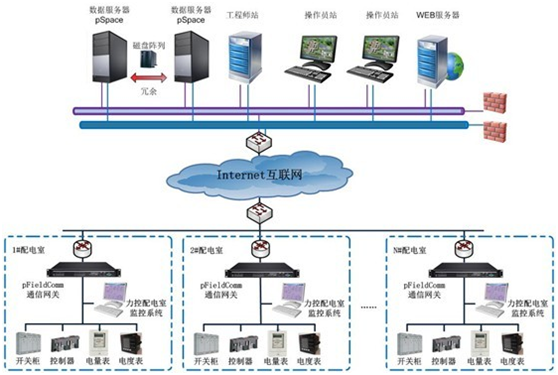

三、系統架構
四、系統功能
4.1 通信接口
力控變配電系統為開放式體系結構，全面支持DDE、OPC、ODBC/SQL、OLE DB 、XML、ctiveX等數據交換標準。 內嵌的分布式實時數據庫，具備良好的開放性和互連功能，可以與MES、SIS、PIMS等信息化系統進行基于XML OPC、ODBC、OLE DB等接口方式進行互連，保證生產數據實時地傳送到以上系統內，以滿足電力數據對分公司生產數據的分析、數據挖掘功能要求。
系統的數據采集及轉發模塊內置多種行業和國際標準規約，如：CDT規約，NP3.0規約，IEC870-5-101/102/103/104規約，SC1801規約，Modbus/Jbus（RTU/ASCII/TCP）規約，部頒多功能電度表規約、CANBus規約、LonWorks規約等，配置操作簡單。
4.2 安全防護
系統可全面支持支持過程數據的安全隔離與傳輸。隔離企業數據網與外部公共數據網，阻止非法訪問，與站控網絡可以保持允許的數據通訊，從而既能保證數據對外的有效共享，又能保證過程網絡的數據安全。

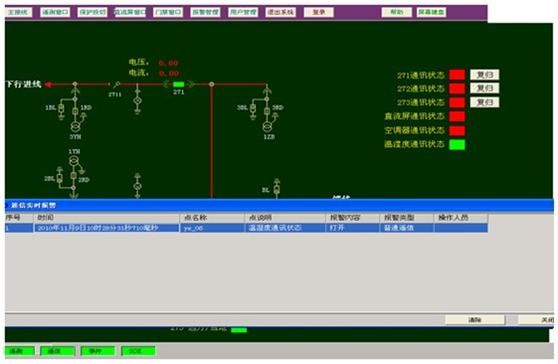

4.3 報警與事件處理
系統支持遙信、遙控量等報警及SOE，遙信報警根據遙信分類和報警級別等，可自定義各種觸發動作，如驅動音響、推報警窗口、自動調畫面、變位閃爍燈。
報警支持報警窗口顯示（有最新報警行）、數據閃爍、事故推畫面、語音報警、打印輸出等。以根據報警的類別設定不同的報警方式。歷史報警信息支持從時間段上分為當天報警查詢和任意時間查詢，也可根據不同的字段，進行關鍵字查詢。
4.1 通信接口
力控變配電系統為開放式體系結構，全面支持DDE、OPC、ODBC/SQL、OLE DB 、XML、ctiveX等數據交換標準。 內嵌的分布式實時數據庫，具備良好的開放性和互連功能，可以與MES、SIS、PIMS等信息化系統進行基于XML OPC、ODBC、OLE DB等接口方式進行互連，保證生產數據實時地傳送到以上系統內，以滿足電力數據對分公司生產數據的分析、數據挖掘功能要求。
系統的數據采集及轉發模塊內置多種行業和國際標準規約，如：CDT規約，NP3.0規約，IEC870-5-101/102/103/104規約，SC1801規約，Modbus/Jbus（RTU/ASCII/TCP）規約，部頒多功能電度表規約、CANBus規約、LonWorks規約等，配置操作簡單。
4.2 安全防護
系統可全面支持支持過程數據的安全隔離與傳輸。隔離企業數據網與外部公共數據網，阻止非法訪問，與站控網絡可以保持允許的數據通訊，從而既能保證數據對外的有效共享，又能保證過程網絡的數據安全。
4.3 報警與事件處理
系統支持遙信、遙控量等報警及SOE，遙信報警根據遙信分類和報警級別等，可自定義各種觸發動作，如驅動音響、推報警窗口、自動調畫面、變位閃爍燈。
報警支持報警窗口顯示（有最新報警行）、數據閃爍、事故推畫面、語音報警、打印輸出等。以根據報警的類別設定不同的報警方式。歷史報警信息支持從時間段上分為當天報警查詢和任意時間查詢，也可根據不同的字段，進行關鍵字查詢。

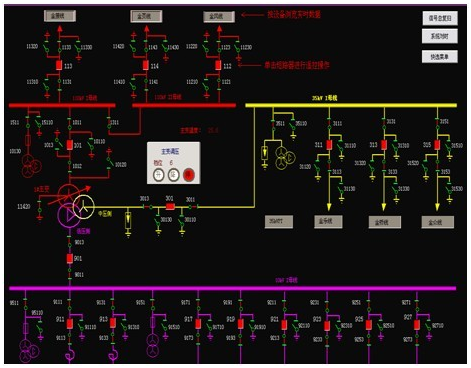

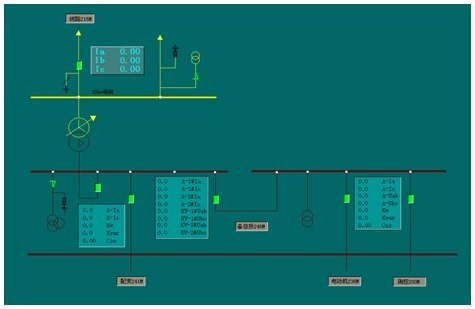

4.4 實時監控

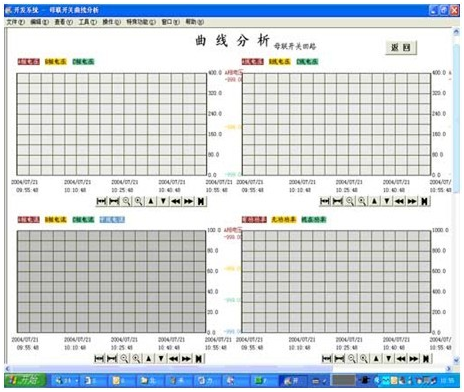

系統可實現全廠電氣主接線圖、分區及單元接線圖、通訊網絡圖、光字牌圖、實時曲線及趨勢曲線、歷史曲線、棒圖(電壓和負荷監視)、報警圖(實時/歷史)、表格顯示(如設備運行參數表、各種報表等)、報告顯示、系統配置及運行工況圖等實時在線監控。
系統可實現全廠電氣主接線圖、分區及單元接線圖、通訊網絡圖、光字牌圖、實時曲線及趨勢曲線、歷史曲線、棒圖(電壓和負荷監視)、報警圖(實時/歷史)、表格顯示(如設備運行參數表、各種報表等)、報告顯示、系統配置及運行工況圖等實時在線監控。

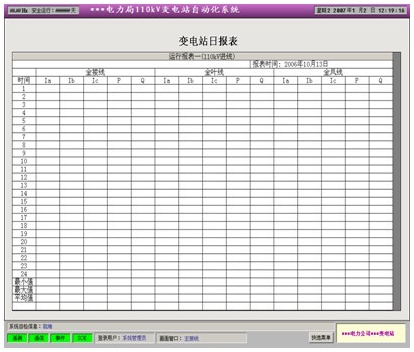

4.5 數據報表
系統報表采用類Excel的操作環境，提供了多種報表模板（日報表、月報表、年報表等），可以對實時數據、歷史數據和統計數據進行查詢和顯示。專家報表提供了方便的打印和輸出功能，可以方便地把報表輸出為.PDF、.CSV、.TXT、.HTML、.XLS格式文檔。
系統報表采用類Excel的操作環境，提供了多種報表模板（日報表、月報表、年報表等），可以對實時數據、歷史數據和統計數據進行查詢和顯示。專家報表提供了方便的打印和輸出功能，可以方便地把報表輸出為.PDF、.CSV、.TXT、.HTML、.XLS格式文檔。

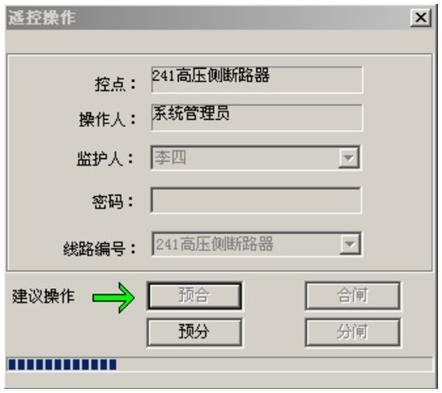

4.6 遙控操作
系統中的遙控操作功能可對系統中一次可控設備的操作遙控控制，對遙控操作執行嚴格用戶權限管理。
系統中的遙控操作功能可對系統中一次可控設備的操作遙控控制，對遙控操作執行嚴格用戶權限管理。

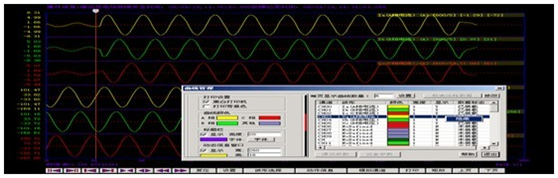

4.7 故障錄波及事故追憶
系統提供錄波及事故追憶，系統發生故障時，自動地、準確地記錄故障前、后過程的各種電氣量的變化情況，通過曲線等工具進行事故分析，錄波數據的采集支持零漂過濾，方波判斷等。
系統提供錄波及事故追憶，系統發生故障時，自動地、準確地記錄故障前、后過程的各種電氣量的變化情況，通過曲線等工具進行事故分析，錄波數據的采集支持零漂過濾，方波判斷等。
4.8 第三方系統集成
系統可與視頻、GIS、門禁等系統進行集成，系統可實現視頻監控及事故視頻回放，通過GIS系統可實現人員GPS定位導航，路徑分析等。
系統的用戶管理系統支持網絡用戶管理，用戶信息都可以保存到關系庫中，從而可以與門禁系統的用戶管理信息共享。
系統支持與關系庫的數據交互，從而可以與門禁系統的后臺數據庫進行交互，在界面上可以以報表等方式查詢門禁系統相關記錄。
五、方案總結
力控智能變配電系統的應用，具有很強的通用性和靈活性以及較低的成本，可以大大提高故障診斷率，降低維護成本，便于管理，應用前景十分廣闊。
系統可與視頻、GIS、門禁等系統進行集成，系統可實現視頻監控及事故視頻回放，通過GIS系統可實現人員GPS定位導航，路徑分析等。
系統的用戶管理系統支持網絡用戶管理，用戶信息都可以保存到關系庫中，從而可以與門禁系統的用戶管理信息共享。
系統支持與關系庫的數據交互，從而可以與門禁系統的后臺數據庫進行交互，在界面上可以以報表等方式查詢門禁系統相關記錄。
五、方案總結
力控智能變配電系統的應用，具有很強的通用性和靈活性以及較低的成本，可以大大提高故障診斷率，降低維護成本，便于管理，應用前景十分廣闊。
